混凝土水泥管制作与使用工艺的适应性

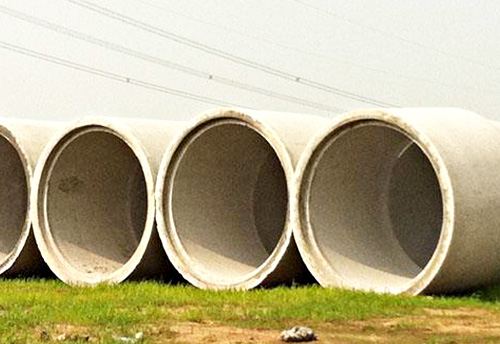

混凝土水泥管的制作、使用在我国已有一百多年了。管子最初的制作方法采用的是简单的手工振捣成型，仅只能生产较短的小口径平口管。

　　从新中国成立到现在，随着国民经济快速发展，排水管使用要求越来越高，生产技术水平也不断提高。

　　目前，排水管的品种不再是单一的平口管了，柔性接口的企口管、承插管以及钢承口电管等种类齐全的产品均已广泛使用于我国的城乡建设的排水、排污及其它如电力电缆等工程项目中，技术水平更高的异型管、带底座管、电力沟管及防腐管的使用也越来越普遍了。特别国家规划的城市排污工程计划启动，要求铺设城市管廊规划，必将为促进排水管生产和应用的新一轮发展。

水泥管采用塑性混凝土，成型后管壁结构是分层的，影响了混凝土的抗荷载能力；混凝土标号通常为C30，也可以做到C40，但管口的混凝土强度是低于管身的，不适合做顶管；成型时管模横卧在离心机上高速旋转，钢筋网随之运动，会出现两种影响管材使用寿命的情况：

　　水泥管采用干硬性混凝土，管壁混凝土结构均匀，抵抗荷载能力良好；混凝土标号通常为C30、C40；成型时的噪音比离心工艺有所减小，操作现场的环境比离心工艺干净一些；缺点是做小口径管时要增加壁厚才能满足抗渗要求；离心工艺的一些其它缺点悬辊工艺同样存在；

水泥制管机水泥的选择：宜选用普通硅酸盐水泥,因为使用干硬性混凝土,混的水灰比较小,水泥的干缩体积变化小.单方水泥用量不高,所以一般不会出现收缩裂缝.水泥制管机水泥的初凝时间相对短,早期强度较高,对于混凝土稳定密实度、防止内壁塌落、提高蒸养有好处，所以建议选择普通的硅酸盐水泥。

水泥制管机砂子的选择：不要采用太细或者太粗糙的，一般采用中砂,混凝土和易性好,抗渗性能好,而混凝土强度较低,制管中易塌落;砂子偏粗,混凝土和易性差,抗渗性能好,而混强度较高,制管中不易塌落,砂率的选择也很重要,砂率高,混凝土和易性好,成型性好,抗渗性能好,而制管中的混凝土易塌落;砂率低,混凝土和易性差,成型性差,抗渗性能差,而制管中混凝土不易塌落。
